smrci

Zapojení Elektřiny

Požadavky:

TZB:

Zapojení rozvodů, návrh

classDiagram
  note "Schéma zapojení elektrických rozvodů"

  SvodPřepětí --> ZemnicíPásek
  HlavníRozvaděč --> SvodPřepětí
  Splitter --> SvodPřepětí
  Splitter <-- PřívodČEZ
  Splitter <-- FveModuly
  Splitter --> Střídač
  Střídač --> HlavníRozvaděč
  HlavníRozvaděč --> PodlahovéTopeníPR
  HlavníRozvaděč --> Bojler

  class HlavníRozvaděč["Hlavní rozvaděč"] {
    Hlavní 3f jistič

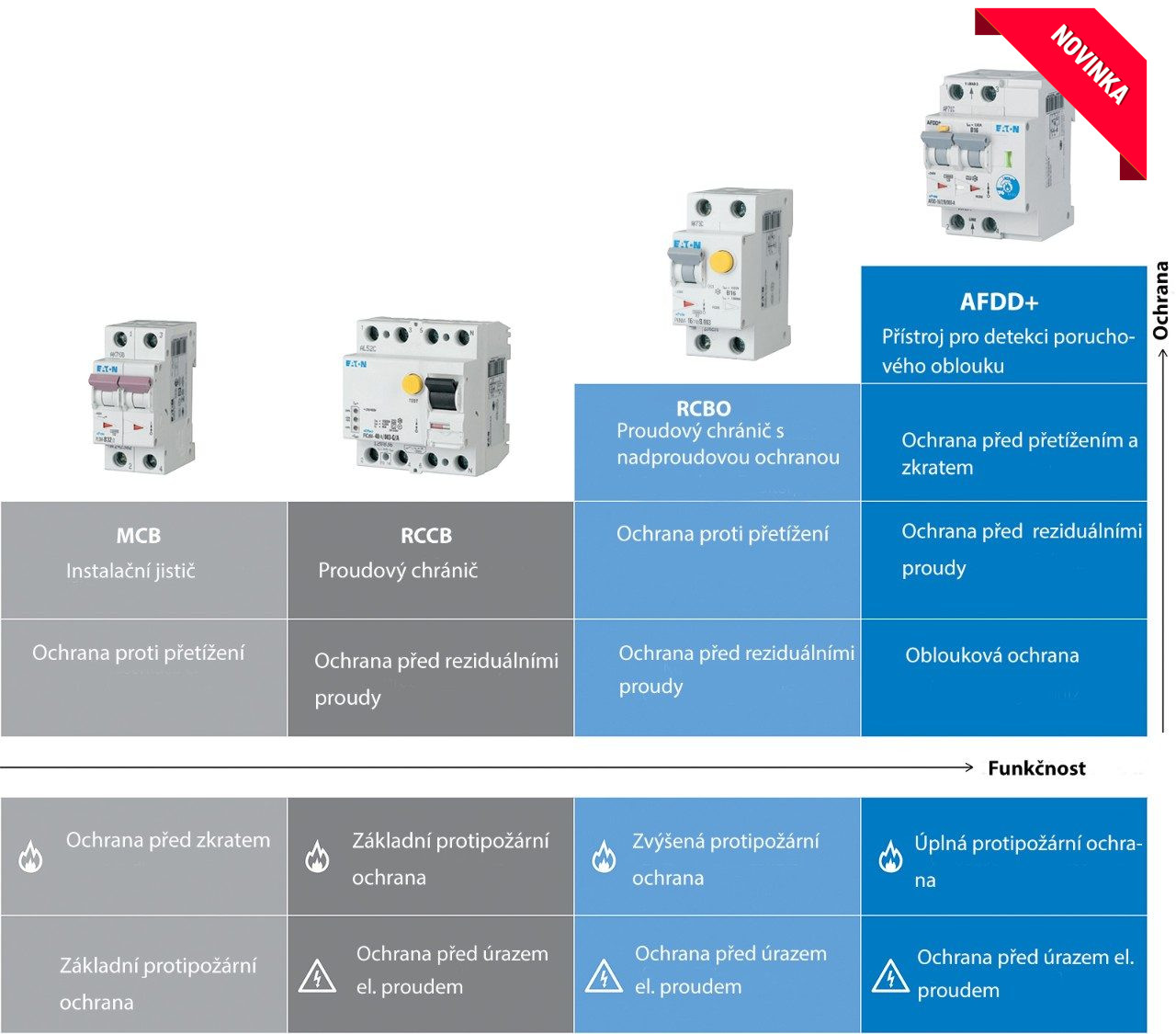

    Obloukový chráníč! AFDD
    Hlavní proudový chráníc 300mA (je nutný pro dřevostavbu)

    Podlahové topení hlavní jistič

    Sklep - ČOV dmychadlo (zálohované)
    Sklep - Domovní vodárna pro splachování (zálohované)
    Sklep - Hlídání stavu vody v retenční nádrži (12V pro relé i pro ventil)

    Pokoj Tobi - zásuvky (zálohováno)
    Pokoj Tobi - světla (zálohováno)

    Pokoj Niky - zásuvky (zálohováno)
    Pokoj Niky - světla (zálohováno)

    Ložnice - zásuvky (zálohováno)
    Ložnice - světla (zálohováno)

    Pracovna - zásuvky (zálohováno)
    Pracovna - světla (zálohováno)

    Koupelna malá - zásuvka - nezálohováno
    Koupelna malá - světlo (zálohováno)
    Koupelna malá - odtah vlhkosti (zálohováno)
    Koupelna malá - žebřík / sušák ručníků - nezálohováno

    Koupelna velká - zásuvka - nezálohováno
    Koupelna velká - světlo (zálohováno)
    Koupelna velká - odtah vlhkosti (zálohováno)
    Koupelna velká - sušička - nezálohováno
    Koupelna velká - pračka - nezálohováno
    Koupelna velká - žebřík / sušák ručníků - nezálohováno

    Kuchyň - zásuvky (zálohováno)
    Kuchyň - indukční varná deska 3f. (zálohováno)
    Kuchyň - lednice (zálohováno)
    Kuchyň - trouba - nezálohováno
    Kuchyň - světla (zálohováno)
    Kuchyň - digestoř (zálohováno)
    Kuchyň - myčka nádobí - nezálohováno

    Obývák - světla (zálohováno)
    Obývák - zásuvky (zálohováno)

    Chodba - světla (zálohováno)
    Chodba - zásuvka - nezálohováno

    Předsíň - světla (zálohováno)
    Předsíň - zásuvka - nezálohováno

    TM - světlo (zálohováno)
    TM - zásuvky (zálohováno)
    TM - rack / internet / smarthome (zálohováno + UPS)
    TM - rekuperace (zálohováno)
    TM - Bojler - 2 patrony - FVE + ČEZ - dvoupólový jistič? - nezálohováno
    TM - Sušák na boty - nezálohováno

    Spižírna - světla (zálohováno)
    Spižírna - zásuvky - nezálohováno

    WallBox 1 (V2L/V2H - může dodávat do domu)
    WallBox 2 (V2L/V2H - může dodávat do domu)

    Terasa - osvětlení (zálohováno)
    Terasa - zásuvky (zálohováno)

    Půda - osvětlení - nezálohováno
    Půda - zásuvky - nezálohováno

    Exteriér - vánoční světýlka s časovačem v HR - nezálohováno
    Exteriér - osvětlení kolem domu - nezálohováno
  }

  class ZemnicíPásek["Zemnící pásek"]

  class PřívodČEZ["Přívod ČEZ"] {
      samostatně napájená kůlna
      tam už napojení na FVE asi nedává smysl
  }

  class SvodPřepětí["Svod přepětí"]

  class FveModuly["FVE moduly"] {
      Odhadem kolem 30-35 panelů 500 Wp
  }

  class Střídač {
      LAN připojení
      Připojení baterií
      Připojení FVE_modulů
      Připojení k síti
      Příprava na V2L/V2H
  }

  note for Splitter "By měl zajišťovat možnost odpojit libovolný možný zdroj."
  class Splitter {
    Bypass/odpojení zdroje FVE/ČEZ
    Odpojení modulů na střeše
    Odpojení baterií
    Odpojení EV
    Jistič pro střídač
  }

  class Bojler {
    síťová patrona
    FVE patrona
  }

  class PodlahovéTopeníPR["Podlahové topení podružný rozvaděč"] {
    Koupelna velká
    Koupelna malá
    Dětský pokoj Niky
    Dětský pokoj Tobík
    Ložnice
    Pracovna
    Obývací pokoj
    Kuchyňě
    Chodba
  }

FVE

Střecha bude pokrytá FV moduly z

Celkem tedy něco kolem 44 ks modulů.

Vychází mi maximální rozměr modulu +- 2100×1200 aby se vešly ve 3 řadách na střechu a ve 2 na rizalit.

Celkový výkon FVE je mezi 15-25 kWp, ale reálně bude pod polovinou (osvit pouze z východu nebo západu).

Požadavky na FVE

Odhadovaný výkon FVE

OpenSolar

Graf výroby FVE podle měsíců ve Smrčí při sklonu střechy 40° a otočení na jih.

Graf

Odhadovaná spotřeba domu (měsíční, kWh)

sankey-beta

%% source,target,value
"Nutna spotreba","Osvetleni",60
"Nutna spotreba","Vareni",90
"Nutna spotreba","COV",60
"Nutna spotreba","Ohrev vody",90
"Nutna spotreba","Rekuperace",60
"Nutna spotreba","Smart home / internet / apod.",90
"Nutna spotreba","Drobne spotrebice",60
"Nutna spotreba","Kuchynske spotrebice",30
"Nutna spotreba","Lednice",45
"Nutna spotreba","Mycka",30
"Nutna spotreba","TV",15
"Nutna spotreba","Pracka + susicka",90
"FVE","Dobiti baterioveho uloziste",240
"Topeni","El. podl. topeni", 1500
"EV","Elektroauta", 1500

"Odhadovana spotreba","Nutna spotreba", 720
"Odhadovana spotreba","FVE", 240
"Odhadovana spotreba","EV", 1500
"Odhadovana spotreba","Topeni", 1500

Z grafu je vidět, že 15 kWp (450 až 1800kWh) od jara do podzimu bez problémů zvládá kompletní chod domácnosti s přebytkem i včetně nabíjení bateriového úložiště (únor až říjen).

Zbývá i něco málo pro dobíjení elektroaut (pokud někdy budou).

Zimu je potřeba hodně dotovat ze sítě, hlavně kvůli topení. Běžný chod domácnosti by se z velké části dal vykrýt i v zimě.
